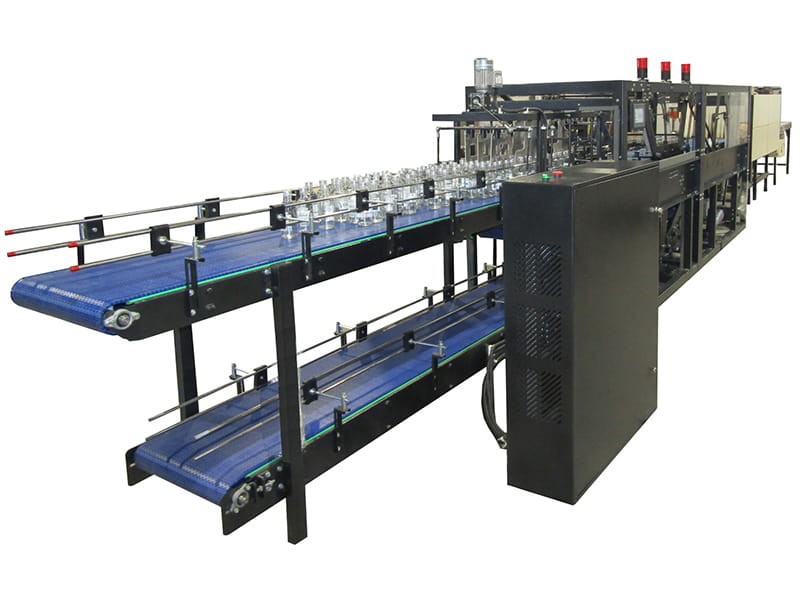

Термоупаковочная линия высокой производительности МТУ «Орлея ПП»
Новинка
- Описание
- Технические характеристики
- Видеопрезентация
Автоматическая упаковочная линия МТУ «Орлея ПП» предназначена для групповой упаковки различных видов тары от 0,25 л до 3 л в полиэтиленовую термоусадочную пленку в автоматическом режиме, с использованием плоской подложки.
В состав автоматической термоупаковочной линии входят:
- термотоннель МТУ-142 с движущимся транспортером и четырьмя зонами нагрева;
- подающий транспортер-накопитель с ворошителем, автоматической подачи пленки необходимого размера и оборачивающим узлом с цепными толкателями непрерывной подачи, интегрированными ПВХ-транспортерами;
- блок подачи плоской подложки;
- приемный рольганг с системой охлаждения продукции (промышленный вентилятор).
В конструкции термоупаковочной линии МТУ «Орлея ПП» автомат используется промышленная пневматика.
МТУ «Орлея ПП» обеспечивает высокую производительность (до 1300 циклов/час) с сохранением постоянной высоты плоскости транспортеров на входе в упаковщик и на выходе из упаковщика.
Основные технические характеристики
| Габаритные размеры линии в рабочем положении (ДхШхВ), мм | 14000х1300х1900 |
| Напряжение питания, В/Гц: | 380/ 50 |
| Вес машины, кг | 1500 |
| Высота от уровня пола до рабочей поверхности всех транспортеров и рольганга, мм | 1050 |
| Тип упаковочной машины | Автоматическая |
| Производительность*, циклов/час: | 1300 |
| Оборачивающий узел | |
| Габаритные размеры (ДхШхВ), мм | 6000х1200х1900 |
| Максимальная ширина пленки, мм | 420 |
| Напряжение питания | 380 |
| Максимальная потребляемая мощность, кВт | 1,5 |
| Подающий транспортер | |
| Габаритные размеры (ДхШхВ), мм | 4000х1000х1000 |
| Ширина ленты транспортера, мм | 500 |
| Высота от уровня пола до рабочей поверхности, мм | 1050 |
| Максимальная потребляемая мощность, 380 В кВт | 1,5 |
| Скорость, м/мин | регулируемая |
| Термотоннель | |
| Длина термотоннеля, мм | 2400 |
| Размеры окна (ШхВ), мм | 600х400 |
| Максимальная потребляемая мощность, 380 В кВт | 48 |
| Габаритные размеры (ДхШхВ), мм | 3700х1000х1800 |
| Диапазон регулировки температуры в термотоннеле, °С | 20-200 |
| Рольганг | |
| Габаритные размеры (ДхШхВ), мм | 2000х600х1050 |
| Диаметр/шаг роликов, мм | 20/25 |
*) Производительность линии определена из расчета упаковки бутылок 0,5 л группами 3х3 или 3х4. Также производительность линии зависит от типа жидкости в бутылке.
